本期和大家分享一个小案例

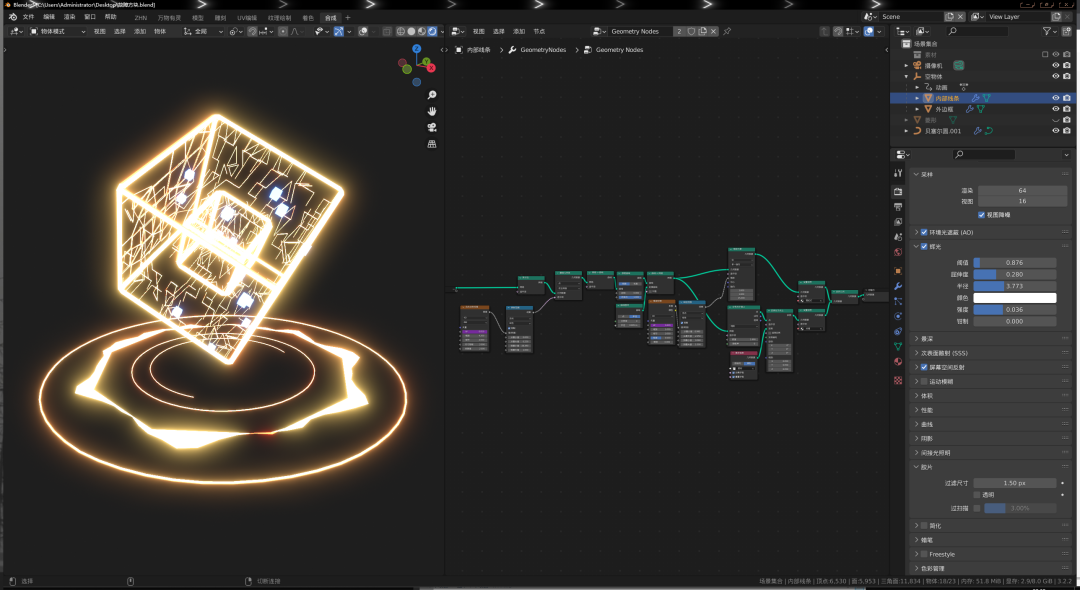

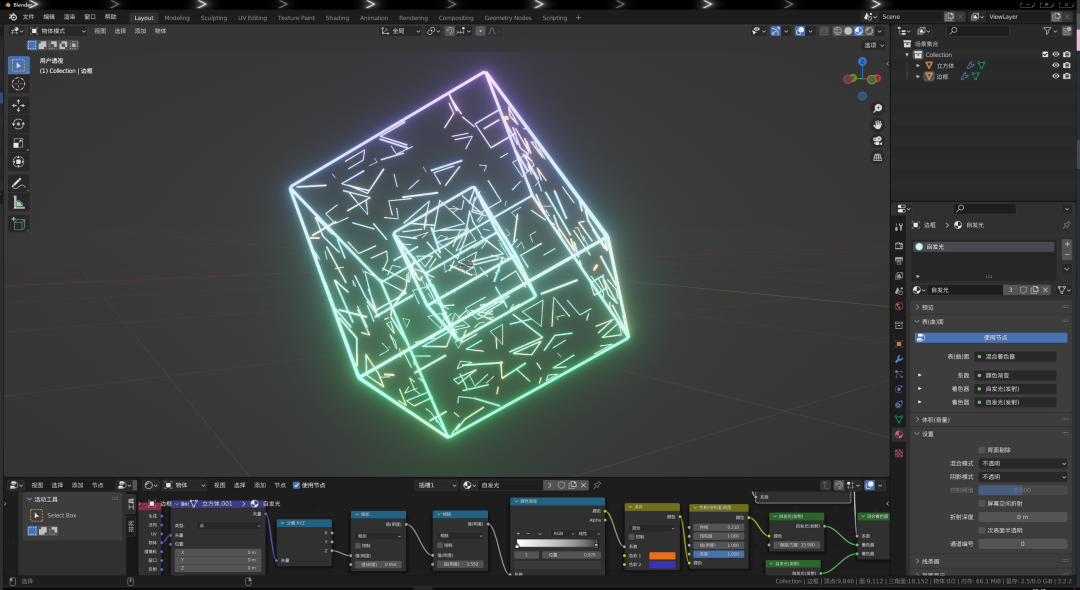

如何使用几何节点制作出这样的一个故障立方体效果

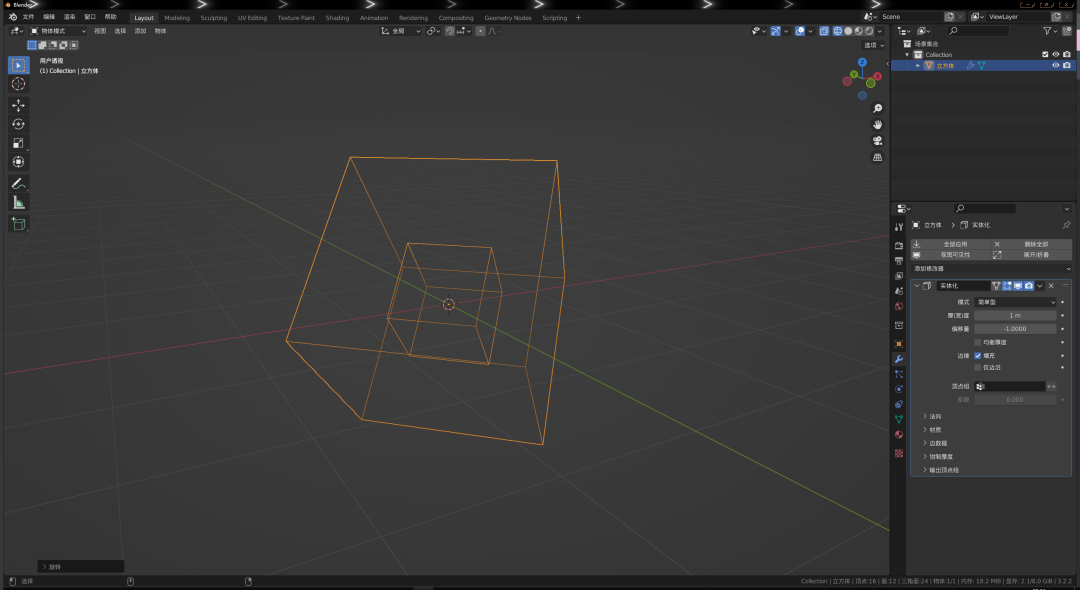

首先创建一个立方体，添加实体化修改器

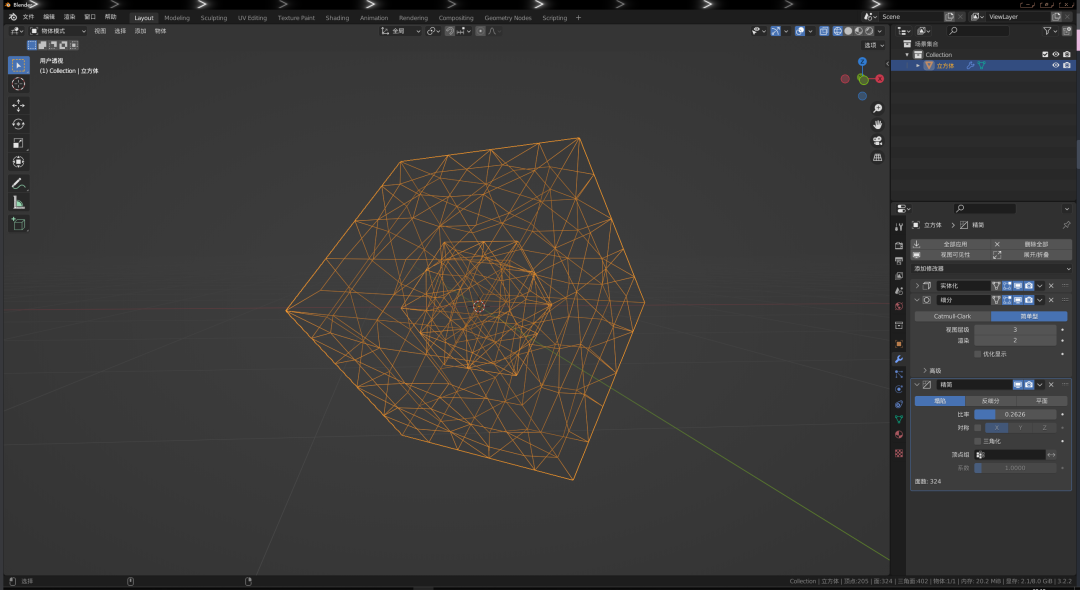

添加表面细分与精简修改器

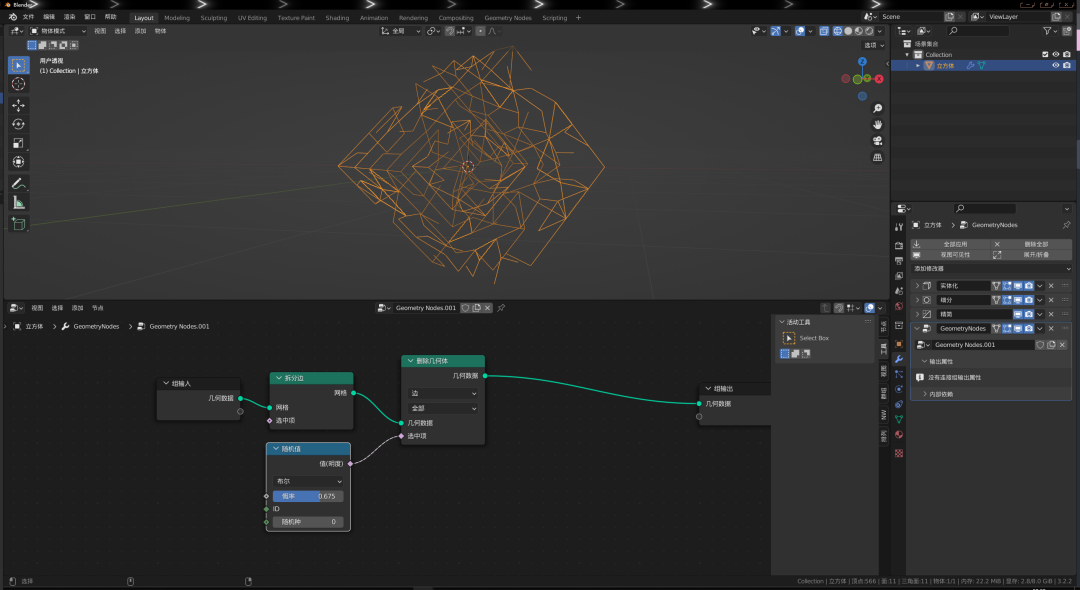

来到几何节点，添加拆边+删除几何体，使用随机值控制选中项

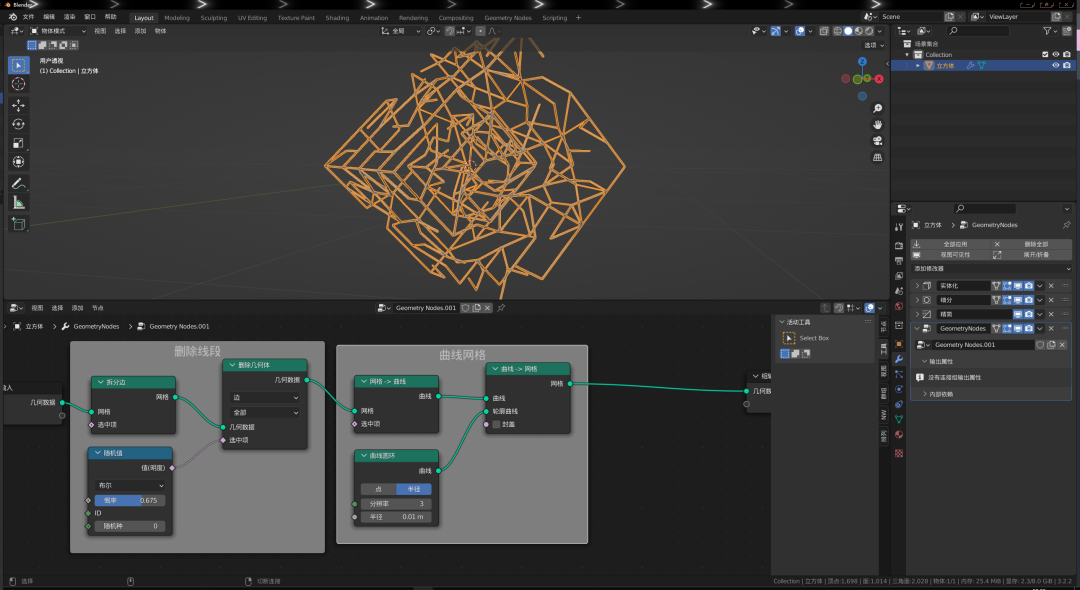

添加网格到曲线+曲线到网格，使用曲线圆环作为轮廓曲线

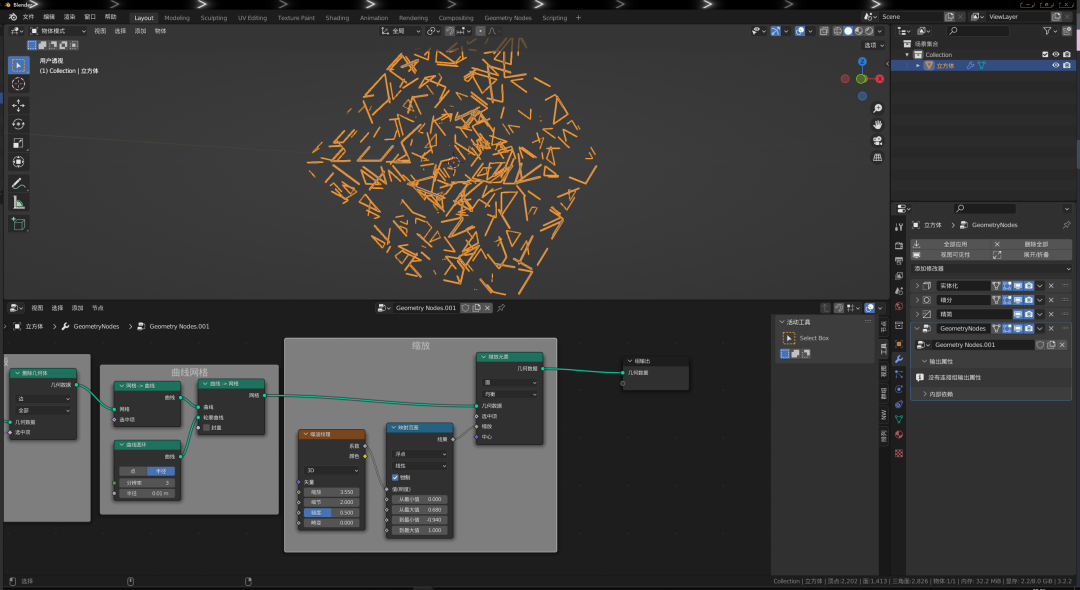

添加缩放元素，使用噪波纹理控制缩放

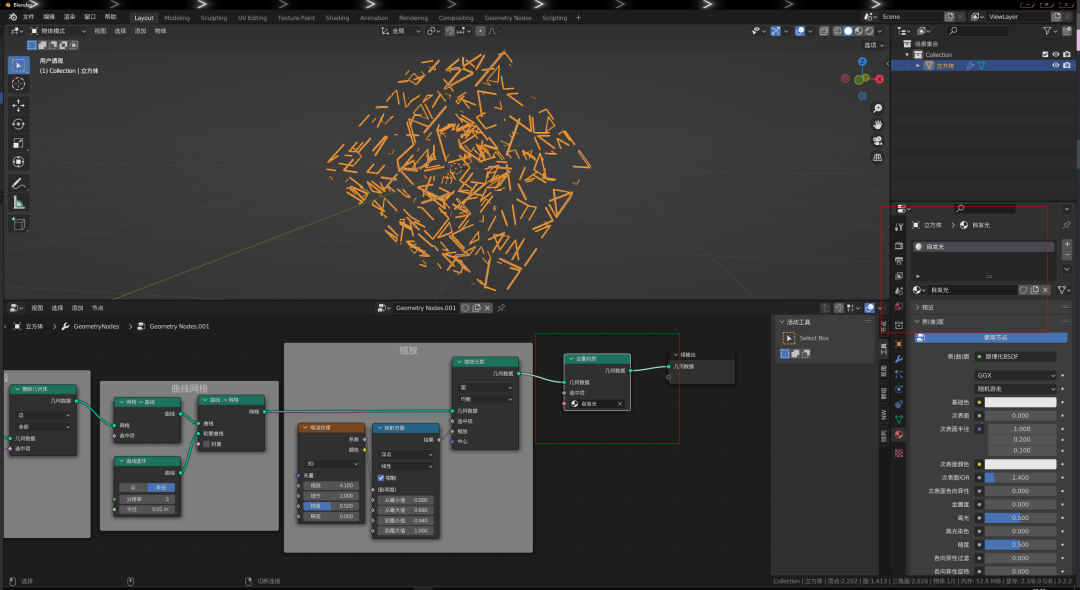

添加设置材质

来到着色器编辑器，添加材质

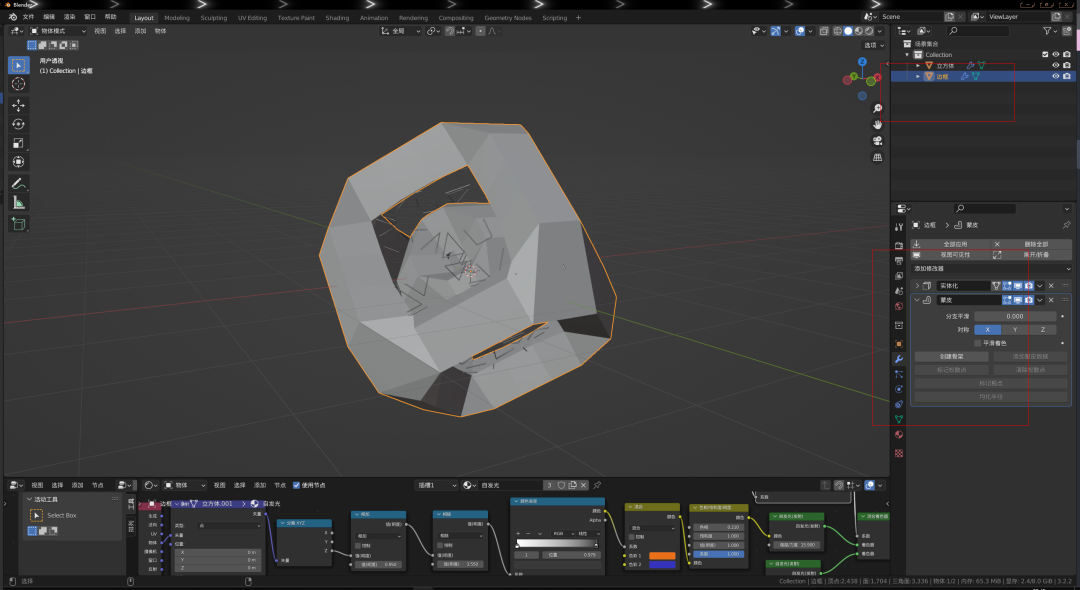

将立方体复制一份，删除掉其它的修改器，添加蒙皮

Ctrl+A对蒙皮进行缩放

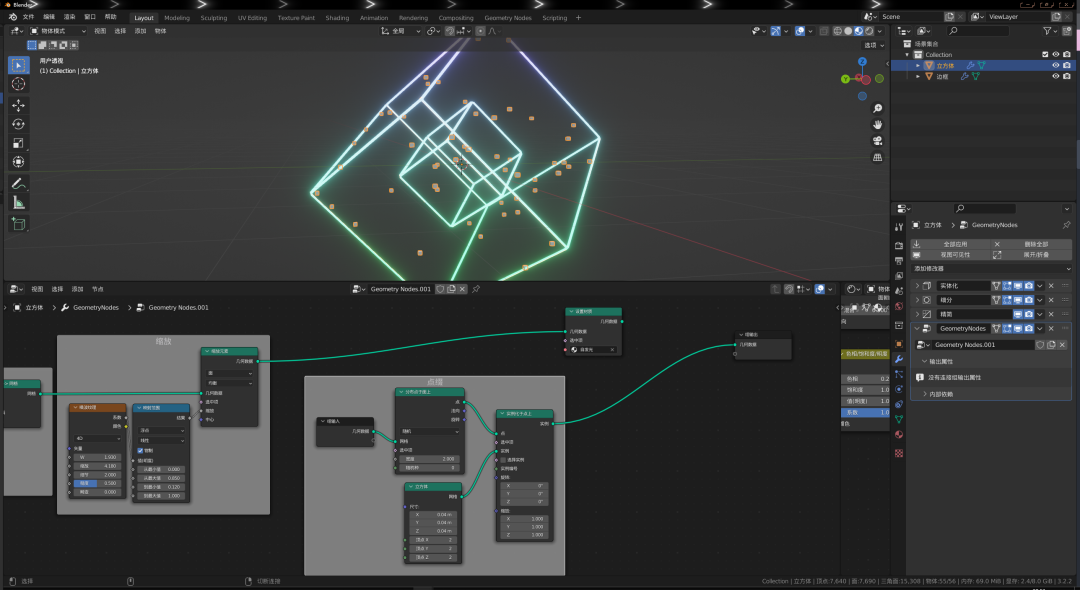

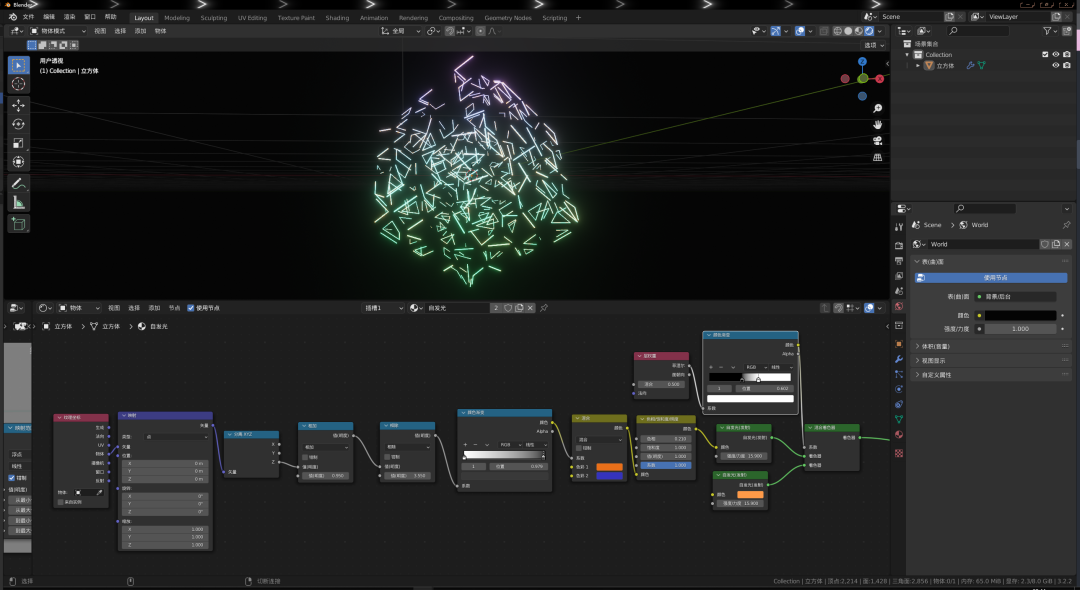

添加点分布到面，将立方体实例化于点上，设置材质

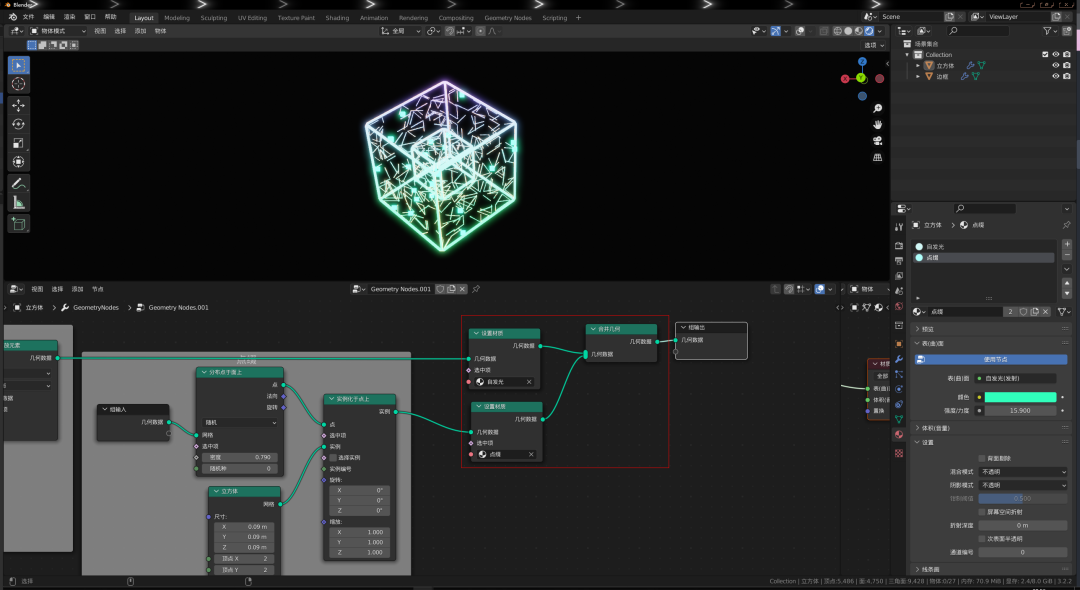

给点缀立方体一个新的材质，然后合并几何

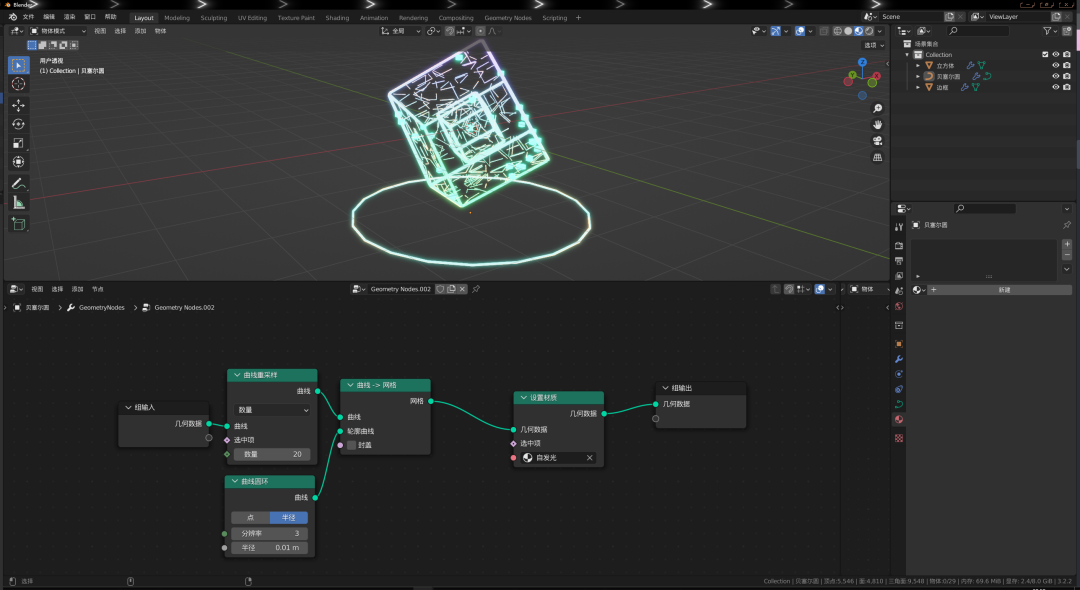

新建一根曲线圆环

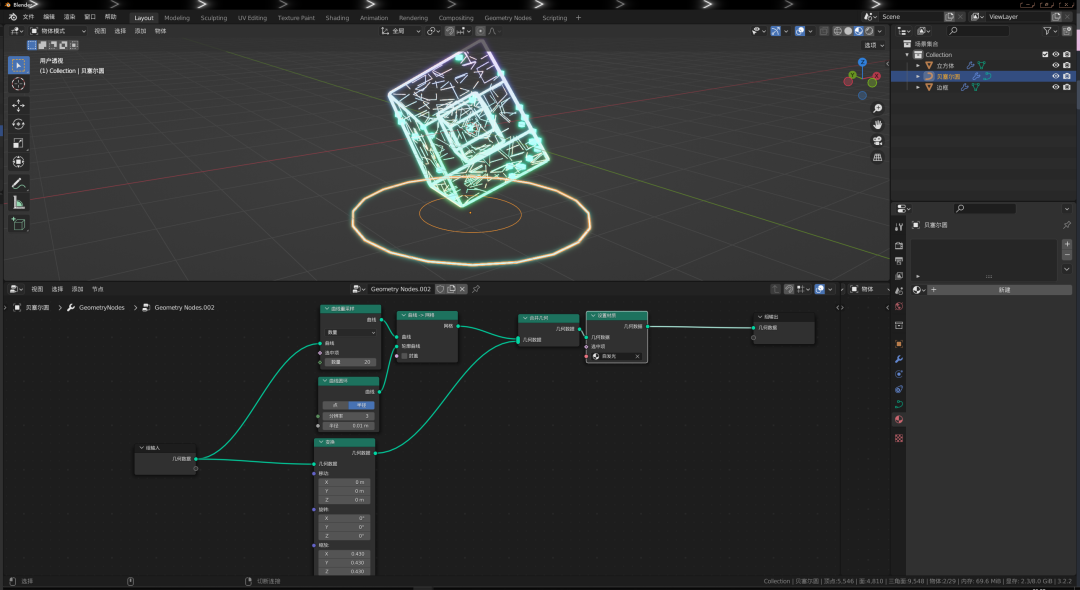

添加变换节点，向内缩放

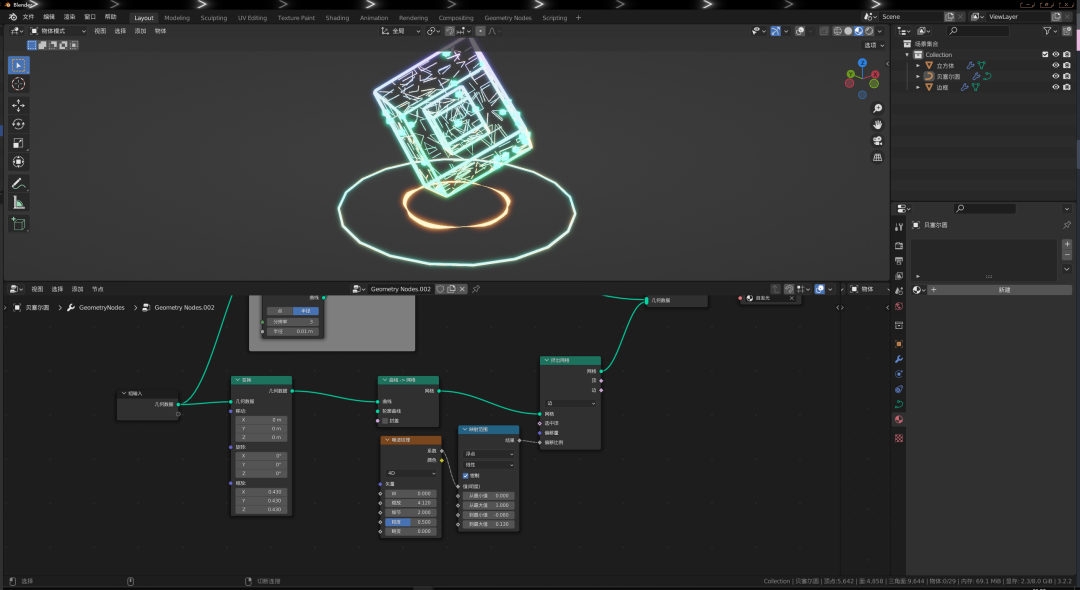

这里使用曲线转网格+挤出网格边，利用噪波纹理控制偏移，可以对噪波的4D接口进行动画处理

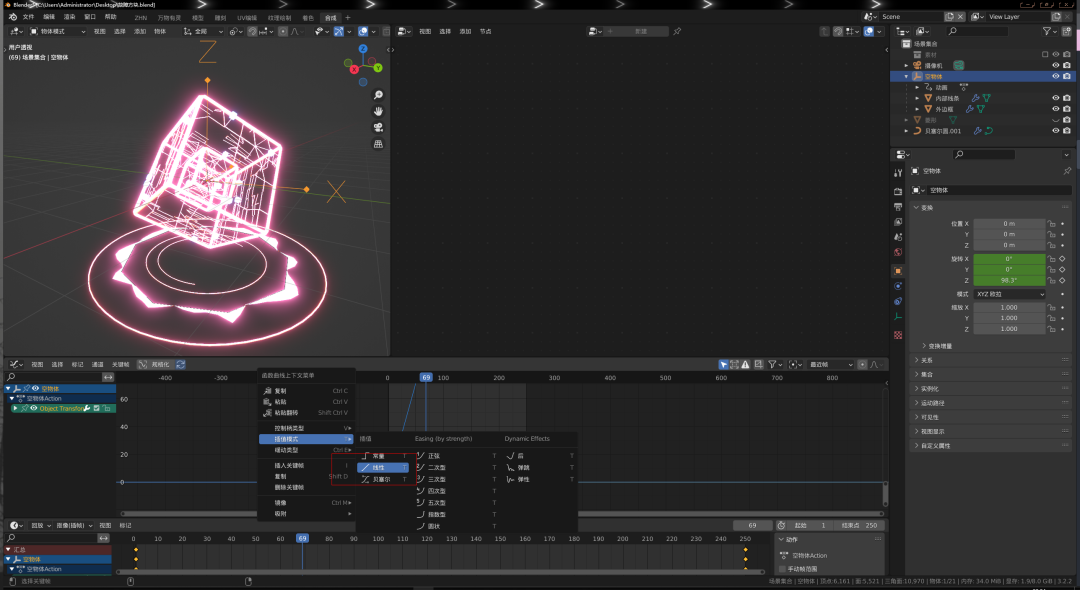

然后这里将立方体绑定在了空物体上，然后对空物体Z轴进行K帧

记得将插值模式更改为线性，然后设置一下循环动画就好啦

主要知识点就这些，剩下的就自由发挥啦~
